工作溫度：

-55 ~ +125°C

儲存溫度：

-65 ~ +150 °C

產品簡介

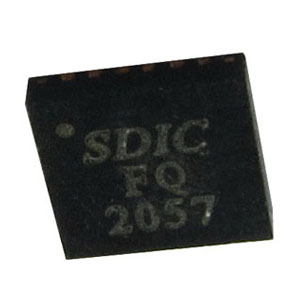

SD2057是一款專為實現HART協議而設計的CMOS單片調制解調器芯片，用于支持HART協議的現場儀表和控制器中。器件集成了所有必要的濾波、信號檢測、調制、解調及HART信號波形整形等功能，所以芯片只需少量外圍無源元件，即可滿足HART物理層規范功能要求。

SD2057使用相位連續的頻移鍵控FSK技術，傳輸速率為1200位/秒，采用半雙工通信，符合HART協議物理層要求。芯片調制模式的最大電源電流在5.5V電壓及外部3.6864MHz時鐘下為90µA。所需外圍元件少，并采用4mm x 4mm的QFN封裝，可極大節省電路板空間，因此非常適合主機和從機配置下的低功耗環路供電型應用。

性能特征

• 符合HART通信協議物理層要求
• 符合Bell202標準載波1200Hz和2200Hz
• 內部集成接收濾波器，所需外部元件極少
• HART波形整形輸出具有額外驅動能力
• UART接口
• 工作電壓2.7V~5.5V
• 低功耗,調制模式下最大功耗為90µA
• -55℃至+125℃工作溫度范圍
• 24引腳4mm x 4mm QFN封裝
• 滿足RoHS環保要求
• 管腳兼容AD5700
