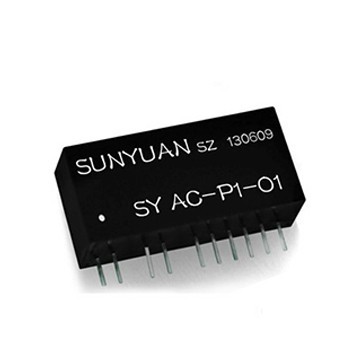

順源非隔離變送器SYAC-P-O
位移電阻信號變送器IC

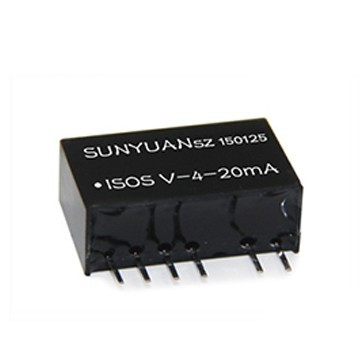

無源型兩線制電壓信號轉4-20mA隔離
順源隔離放大器變送器ISO AC-P-O系
工頻交流信號轉模擬信號兩隔離變送
正弦波、鋸齒波信號小體積兩隔離變
兩線制無源型4-20mA轉電壓信號低成
小體積無源型多路模擬信號隔離器4-2
脈寬信號轉換高精度隔離變送器IC：I
- 輸入：
- 5V/9V/12V/15V/24VDC
- 功率：
- 1w
- 數量：
- 6789
VBxxxxS-xW系列門禁刷卡機專用隔離模塊電源是順源公司針對考勤安防行業門禁設備RS232、RS422、RS485通訊串口竊電隔離技術研發的電源模塊系列產品。
輸入電壓
5V/9V/12V/15V/24V DC
輸出電壓
3.3V/5V/9V/12V/15VDC
如需其它規格, 請咨詢順源科技公司
電氣特性
以下數據除特殊說明外,均是在 TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.
輸入特性
電壓范圍 +/- 10%
濾波 陶瓷電容
隔離特性
額定電壓 1000 VAC
泄漏電流 1 m A
電阻 109Ohm
電容 60 p TYPE.
5V/9V/12V/15V/24V DC
輸出電壓
3.3V/5V/9V/12V/15VDC
如需其它規格, 請咨詢順源科技公司
電氣特性
以下數據除特殊說明外,均是在 TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.
輸入特性
電壓范圍 +/- 10%
濾波 陶瓷電容
隔離特性
額定電壓 1000 VAC
泄漏電流 1 m A
電阻 109Ohm
電容 60 p TYPE.
輸出特性
電壓精度 +/- 2 %, max.
( 20 MHz BW) 紋波及噪音 50 mV p-p,TYP
可持續短路時間 輸出具有過載和短路保護功能(>20s)
線性電壓校準 +/- 1.2 % / 1.0 % of Vin
負載電壓校準 +/- 8 %. load = 20 ~ 100 %
溫度系數 +/- 0.02 % / °C
一般特性
效率 60% to 80 %
開關頻率 60 - 125KHz
工作溫度( 環境) - 40° C to + 85° C
存儲溫度 - 55 °C to + 125 °C
降低定額值 見溫度特性曲線圖
濕度 ≤ 90 %, 非壓縮
冷卻方式 自然空冷
體積特性
SIP 封裝尺寸 1W:19.60 x 6.00 x 10.00 mm
0.77 x 0.23 x 0.39 英寸
2W:19.60 x 7.00 x 10.00 mm
0.77 x 0.28 x 0.39 英寸
重量 2 g - 3.5 g
外殼材料 非傳導阻燃黑塑料
產品型號舉例 輸入電壓范圍 輸出電壓 輸出電流 效率
VB0505S-W25 4.75-8.5VDC 5VDC 50mA 68%
VB0505S-W75 4.75-8.5VDC 5VDC 150mA 71%
VB0505S-1W 4.75-8.5VDC 5VDC 200mA 71%
VB1212S-1W 11.2-14.2VDC 12VDC 84mA 70%
VB2412S-2W 22.6-28.4VDC 12VDC 166mA 70%
VB2405S-2W 22.6-28.4VDC 5VDC 400mA 73%
VB2405S-3W 23.2-26.4VDC 5VDC 600mA 73%
外形及PCB布板參考尺寸
電力儀器儀表RS485/232通訊接口抗浪涌防靜電高隔離模塊電源 相關產品信息
順源科技根據電能表、配電負荷檢測儀、電力負荷控制終端、用電管理終端等電力行業儀器儀表制造廠商要求，按照最新國家電力行業標準(DL) DL/T614-2007的相關規定設計生產出一系列電力儀器儀表RS485接口抗浪涌防靜電高隔離模塊電源。 這些電力行業專用的DC-DC模塊電源已通過三相電能表(DL) DL/T614-2007招標檢驗，具有抗浪涌4KVAC（6KVDC)高隔離、8KV防靜電、輸出穩壓（1% 精度）、輸出有自恢復過載短路保護等功能
