分體管段式超聲波流量計

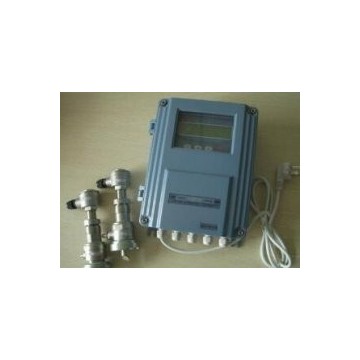

　　管段式傳感器是采用法蘭將管段傳感器及配套的ZRN-100F1主機，

　　標準壁掛式(F1)

　　組成分體管段式超聲波流量計。與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。 衛生型管段式傳感器　　　 　 π型管段式傳感器　　　　　　 標準管段式傳感器

　　技術參數衛生型管段式π型管段式標準管段式

　　適用主機一體式、分體式、經濟型、流量模塊一體式、分體式、經濟型、流量模塊、水表

　　適用管徑DN25-DN80DN15-DN40DN50-DN1000

　　材 質不銹鋼碳鋼(不銹鋼選購)

　　工作頻率1MHz

　　連接方式活接連接法蘭連接

　　適用溫度-40℃～160℃

　　標 定整機在線標定

　　防護等級IP68(可潛水工作，水深≤3米)

　　外形尺寸見下表

　　公稱壓力見下表

　　介質種類水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。

　　介質濁度≤20000ppm且氣泡含量小

　　管道襯材無

　　信號電纜SEYV75-2型專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，

　　并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

　　二、超聲波流量計產品特點：

　　■高精度測量，精度優于1.0%，線性度優于0.5%，重復性優于0.2%。

　　■測量范圍寬,可測量流速范圍0～32M/S。

　　■管道內無可動部件，無阻流部件，所以無壓力損失。

　　■多種機型，實現多種功能;三種安裝方式，安裝方便，簡單，靈活。

　　■高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂;

　　■具有RS232、RS485、Modbus、M-BUS等數字通訊信號輸出;

　　■具有自檢與自診斷功能;
