- 主體材質：
- 304S408，316L，Ti，不銹鋼襯PTFE，其它按用戶要求
- 防護等級：
- IP65 IP67
- 測量精度：
- ±1.5%

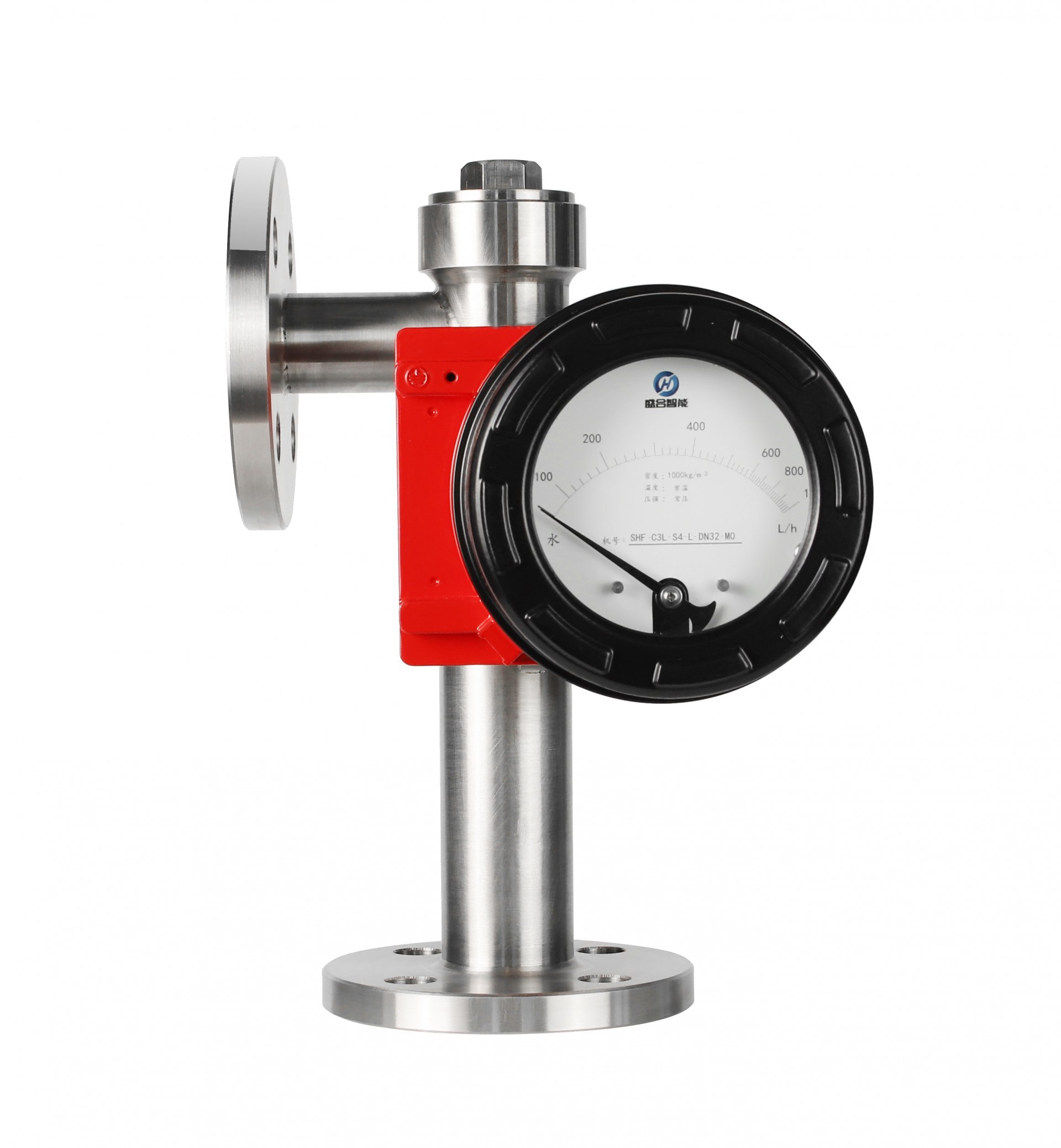

就地型液體氣體通用指針式金屬管浮子流量計，浮子垂直安裝在錐形測量管內，由于流 體的作用，它可以在錐形管中上下自由移動，浮子的外緣直徑與錐形管形成的環形面積隨著浮子位置 的變化而變化，當流體的流量穩定在某一數值時，浮 子也在某一個位置處于一種動平衡狀態，它與錐形管 之間的環形面積也保持恒定，此時，浮子受到三個力 的作用：浮子向下的重量，向上的浮力和流體的動 力，這三個力達到平衡。根據流體動力學的柏努力方 程，力平衡方程和流體的連續性定理，可以計算出流 體通過環形面積的平均瞬時流量。
就地型液體氣體通用指針式金屬管浮子流量計技術參數
儀表型號 | SHF | |
主體材質 | 304S408，316L，Ti，不銹鋼襯PTFE，其它按用戶要求 | |
安裝形式 | 垂直安裝形式，流體流動方向，自下向上 | |
垂直安裝形式，流體流動方向，自上向下 | ||
水平安裝形式，流體流動方向，自左向右或自右向左 | ||
底側安裝形式，流體流動方向，底進側出 | ||
側側安裝形式，流體流動方向，側進側出 | ||
指示器 | 現場就地瞬時流量指示 | |
現場就地瞬時流量指示，帶上下限位警報 | ||
測量范圍 | 下量程 | 1～10L/h水，0～0.7m3/h Air at ATP |
上量程 | 20～200m3/h水，400～4000m3/h Air at ATP | |
介質溫度 | 就地型 | -40℃～+300℃ |
環境溫度 | 就地型 | -40℃～120℃ |
精度 | 就地型 | ±1.5% |
量程比 | 10：1 | |
防護等級 | IP65 IP67 | |
公稱壓力 | DN15-DN50 4.0Mpa | |
DN80-DN200 1.6Mpa | ||
夾套形式 | 保溫夾套、冷卻夾套 | |
連接形式 | 法蘭連接 標準HG/T20592-2009 | |
附件 | 1磁過濾器 2直管段 | |
