◆ 工作電壓： 10-24V；
◆ 功耗： 2W；
◆ 電路保護： 帶極性接反保護；
◆ 工作頻率： 134.2KHZ、 125KHZ
◆ 讀卡距離： 90mm；◆ 讀卡速度 30ms， 讀卡穩定；◆ 支持標簽類型： 符合 ISO11784/85 國際標準協議；◆ 支持標簽類型： EMID， FDX-B；
◆ 通信接口： RS232；
◆ 工作濕度： 10－90% RH (不結露) ；
◆ 工作溫度： -10℃－+70℃；
◆ 防護等級： IP64；
◆ 外殼材質： ABS 工程塑料。
2. 接線說明
3. 信號指示紅色 LED： 電源指示燈
綠色 LED： 標簽檢測指示燈
閱讀器工作過程：閱讀器接上電源后， 紅色 LED 長亮， 閱讀器進入自動調諧狀態并根據工作環境對自身參數進行調諧。
閱讀器檢測到 RFID 標簽存在時， 解碼成功后綠色 LED 點亮， 同時通過 RS232 接口把數據傳輸?shù)浇邮掌鳌?br />
4. 通信與協議說明
4.1 通信接口
通信接口： RS232
數據格式： 1 個起始位、 8 個數據位、 無奇偶校驗位、 1 個停止位。
波特率： 9600
4.2 調諧參數
    閱讀器上電后啟動自檢調諧程序， 調諧完畢后會把調諧參數發送出來， 該參數可用于對讀卡器工作環境的評估。 數據格式如下：
【 數據幀頭】 +【 調諧表】 +【 調諧點】
【 數據幀頭】 ： 1 字節
【 調諧表】 ： 16 字節
【 調諧點】 ： 1 字節
4.3 數據通信
    卡片進入一次場區最多返回 2 包數據， 發送命令$R#重新讀取， 發送$S#重新發送數據。讀卡器支持 EMID 和 FDX-B 兩種格式電子標簽， 信號輸出數據(ASCLL)格式如下：
【幀頭$】+【 標簽類型碼 1B】+【十進制卡號 15B】+【 RCC 校驗 2B】+【幀尾#】
【標簽類型碼】 ： 1 個字節， E 為 EMID， F 為 FDX-B。
【十進制卡號】 ： 15 字節，前3字節為國家代碼， 后12字節為卡號（高位在前）
例如“ 9 9 0 0 0 0 0 0 0 1 1 1 1 1 1“解析為國家代號： 990， 卡號： 000000111111【RCC 校驗】 ： 前16 字節的異或值(數據類型和卡號 16B 的異或值)， 例如：
B^9^9^0^0^0^0^0^0^0^1^1^1^1^1^1 = 0x66， 所以 RCC 為 66
備注： EMID 輸出時國家代號小于 256， 卡號小于 4294967296。 但了協議方便所以前面補 0；

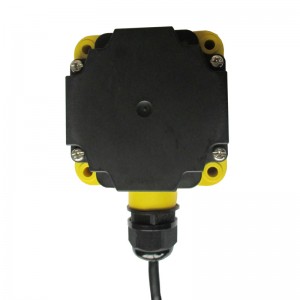

5.外觀尺寸：安裝定位尺寸：4-φ5.5mm*27.5m
