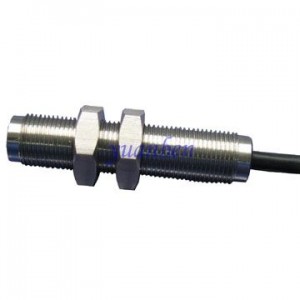

MEVS系列是上海源本磁電技術有限公司自行研發生產的磁電轉速傳感器，傳感器垂直于齒輪轉動方向安裝，當齒輪由被測軸帶動旋轉時，其輪齒齒頂和齒谷交替經過傳感器檢測端，使傳感器極靴端部與輪齒之間的空氣間隙交替變化，引起傳感器磁路磁阻交替變化,從而使傳感器輸出一個交流信號，齒輪每轉過一個齒，信號正好經歷一個周期，所以輸出信號的頻率正比于齒輪轉速。齒輪轉速＝信號頻率×60/齒輪齒數。齒輪齒數固定，頻率計測出信號頻率后就可知被測軸的轉速。其優點是無須電源、體積小、性能可靠等?？蓪?duì)連續轉動的齒輪、鍵槽進行轉速檢測。
|
二、產品特點及應用 |
特點：
1.無接觸，測試間隙大，達0.5-1.5mm;
2.無電源，輸出信號強，抗干擾性能好；
3.安裝使用方便、簡單，適用模數2-4齒輪；
4.可在煙霧、油氣、水氣等惡劣環境中使用。
應用：
在智能發動機點火控制系統、車速測量和紡織、冶金等行業設備的轉速測量中應用廣泛。
|
三、技術參數 |
|
項目
|
參數
|
備注
|
|
規格/型號
|
MEVS-A-0.5-A-500
|
|
|
產品代碼
|
MEVS-08A
|
|
|
主體材質
|
不銹鋼
|
|
|
內阻
|
1.65K±15%
|
|
|
電感
|
400ｍＨ±20%
|
|
|
負載電阻
|
100KΩ min
|
|
|
輸出信道
|
單信道
|
|
|
感應距離
|
0.5mm (typical)
|
|
|
測量范圍(響應頻率)
|
0-20KHz
|
|
|
輸出方式
|
近正弦波
|
|
|
信號幅度(P-P)
|
3.6V
|
間隙0.6mm、200 I.P.S
|
|
保護類型
|
極性接反保護
|
|
|
絕緣電阻
|
50MOHM min
|
|
|
電氣連接
|
AFPF 4x0.2(灰色)
|
屏蔽護套線
|
|
抗拉強度
|
5kg
|
導線與殼體間
|
|
使用壽命
|
3年
|
|
|
環境溫度
|
0℃—125℃
|
|
|
濕度
|
90% max
|
|
|
機械振動
|
7g
|
ｆ=20—400Hz,每個方向
|
|
機械沖擊
|
10g/16ms
|
1000次，每個方向
|
|
防護等級
|
IP65
|
|
|
ESD保護
|
4.5KV
|
|
|
電場干擾
|
200V/m
|
|
|
安裝使用
|
安裝螺紋
|
M12×1螺紋安裝，帶兩只鎖緊螺母
|
|
測試齒輪(最小)
|
2模、60齒，材質為低碳鋼
|
|
|
安裝方向
|
傳感器軸線垂直于齒輪法線
|
