- 型號:
- PTL503
- 量程:
- 0-100Mpa
- 精度:
- 0.5%
PTL503應變式壓力變送器

一、產品簡介及用途:
采用不銹鋼整體構件,進口彈性體原件,高精度應變計及先進的工藝,具有靈敏度高、性能穩定、良好的抗沖擊能力。接頭采用17-4不銹鋼 外管采用304不銹鋼,結構小巧、緊湊,有良好的防潮能力和優異的介質兼容性。
測量介質:弱腐蝕性的液體;弱腐蝕性的氣體。
廣泛用于工業設備、水利、化工、醫療、電力、空調、金剛石壓機、冶金、車輛制動、樓宇供水等壓力測量與控制。
此類傳感器通常也稱為:油壓變送器,液壓變送器,風壓變送器,氣壓變送器,應變式壓力變送器,壓阻式壓力變送器,正負壓力變送器,管道壓力變送器等。

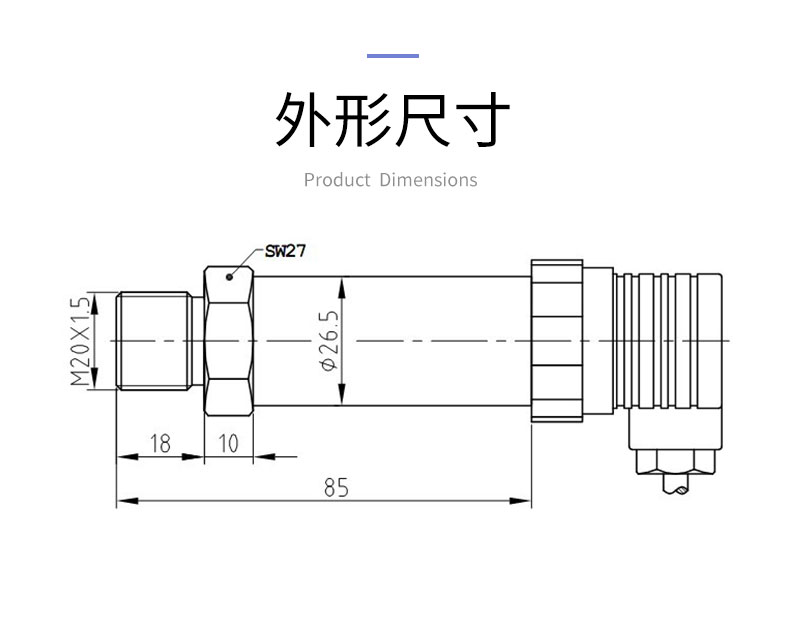

二、產品結構與外形尺寸:

三、產品規格選型
主要技術參數
| 量程 | 0~100Mpa |
| 綜合精度 | 0.25%F·S、0.5%F·S |
| 輸出信號 | 4~20mA(二線制)、0~5V、1~5V,0~10V(三線制) |
| 供電電壓 | 24DCV(9~36DCV) |
| 介質溫度 | -20~85~105℃ |
| 環境溫度 | (常溫)-20~85℃ |
| 負載電阻 | 電流輸出型:最大800Ω; 電壓輸出型:大于50KΩ |
| 絕緣電阻 | ≥2000MΩ(100VDC) |
| 響應時間 | <1ms |
| 防護等級 | IP65 |
| 長期穩定性能 | 0.1%F·S/年 |
| 振動影響 | 在機械振動頻率20Hz~1000Hz內,輸出變化小于0.1%F·S |
| 電氣接口 | 赫斯曼接插件 |
| 螺紋連接 | M20×1.5、M40×1.5等,其他螺紋可依據客戶要求設計 |
| 外形尺寸 | M20×Φ26.5×85 |
