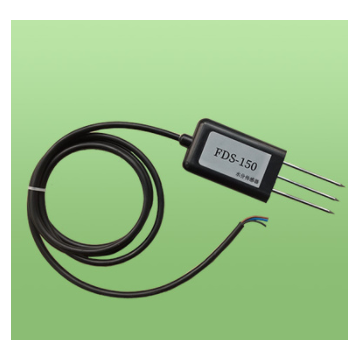

外型小巧輕便，便于攜帶和連接。

土壤水分傳感器由電源模塊、變送模塊、漂零及溫度補償模塊、數據處理模塊等組成。傳感器內置信號采樣及放大、漂零及溫度補償功能，用戶接口簡潔、方便。

功能特點



◆本傳感器體積小巧化設計，測量精度高，響應速度快，互換性好。

◆密封性好，可直接埋入土壤中使用，且不受腐蝕。

◆土質影響較小，應用地區廣泛。

◆測量精度高，性能可靠，確保正常工作，響應速度快，數據傳輸效率高。

◆支持介電常數信號輸出。

適用范圍

廣泛適用于節水農業灌溉、溫室大棚蔬菜、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。

工作、存儲條件

工作溫度：-40～85°C

工作濕度：0～100%RH

儲存溫度：-40～125°C

儲存濕度：＜80%（無凝結）

工作原理

FDR頻域法測量，利用電磁脈沖原理、根據電磁波在介質中傳播頻率來測量土壤的介電常數(ε),從而得到土壤容積含水量(θv)。

技術參數

測量參數：土壤容積含水率

測量范圍：0～100%（可調量程：0～60%）

測量精度：±3%

分 辨 率：0.1%

測量主頻：100ＭHz

防護等級：IP68

探針長度：5.5cm

探針直徑：3mm

探針材料：不銹鋼

密封材料：環氧樹脂

測量區域：以探針為中心，圍繞探針的直徑7cm、高7cm的圓柱體

響應時間：2s

電纜長度：1.5米 (標配)

信號輸出：

   電壓型：

　工作電壓：5～24V

　工作電流：3～5mA

　輸出信號：0～2V DC（可定制0.4～2V   DC ）

電流型：

　工作電壓：12～24V

　工作電流：3～25mA

　輸出信號：0～20mA,（可定制4～20mA）

RS485型：

　工作電壓：5～24V

　工作電流：3～5mA

　輸出信號：MODBUS-RTU 協議

尺寸、重量

外型尺寸：



整機重量：130g
