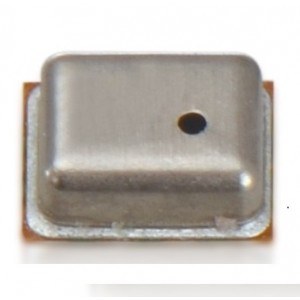

M280基于MEMS硅壓阻感應原理芯體和一個高分辨率24 位ΔΣADC，專門為消費類應用設計的數字高精度氣壓計、高度計。M280具有低電壓、超低功耗設計，非常適合于電池供電的便攜設備。如天氣預報機、智能手機、智能手表、平板、GPS導航設備及戶外設備等。該傳感器尺寸為2.0 × 2.5 × 0.95 mm3，使用8腳金屬蓋LGA封裝。可以分辨20cm的高度變化，具有很低的零點溫度系數。I2C 數字接口輸出可以方便和MCU配合使用。
性能指標
除非特別聲明，VDD = 3.3V，T=25°C。
參數規格
|
參數 |
符號 |
條件 |
最小 |
典型 |
最大 |
單位 |
|
工作溫度范圍 |
TA |
工作溫度 |
-40 |
25 |
+85 |
°C |
|
全精度 |
0 |
65 |
||||
|
工作壓力范圍 |
P |
全精度 |
300 |
1100 |
hPa |
|
|
供電電壓 |
VDD |
|
1.8 |
3.6 |
V |
|
|
工作電流 |
IDD，LP |
1Hz數據輸出速率，最低壓力、溫度過采樣率 |
5.4 |
μA |
||
|
峰值電流 |
Ipeak |
壓力測量時 |
760 |
μA |
||
|
溫度測量時的電流 |
IDDT |
|
541 |
μA |
||
|
待機電流 |
IDDSL |
25°C |
0.1 |
0.3 |
μA |
|
|
相對精度 |
Arel |
700…900hPa |
±0.12 |
hPa |
||
|
±1.0 |
m |
|||||
|
零點溫度系數 |
TCO |
900hPa |
±1.5 |
Pa/K |
||
|
±12.6 |
cm/K |
|||||
|
壓力絕對精度 |
AextP |
300…1100hPa |
±1.7 |
hPa |
||
|
AfullP |
300...1100hPa |
±1.0 |
hPa |
|||
|
分辨率 （O4 超高分辨率模式） |
RP |
壓力 |
0.095 |
Pa |
||
|
RT |
溫度 |
0.01 |
°C |
|||
|
壓力噪聲 |
VP,full |
全帶寬， O4超高分辨率模式 |
2.0 |
|
Pa |
|
|
16.6 |
|
cm |
||||
|
VP,filtered |
最小帶寬， O4超高分辨率模式 |
0.2 |
|
Pa |
||
|
1.7 |
|
cm |
||||
|
溫度絕對精度 |
AT |
@25℃ |
±0.5 |
°C |
||
|
0…+65℃ |
±1.0 |
°C |
||||
|
電源抑制比（DC） |
PSSR |
全電壓（VDD ）范圍 |
±0.005 |
Pa/mV |
||
|
長期穩定性 |
ΔPstab |
12 個月 |
±TBD |
hPa |
||
|
回流焊漂移 |
|
-0.5 |
+2 |
hPa |
||
|
采樣率 |
fsample |
157 |
182 |
TBD |
Hz |
最大額定值
|
參數 |
符號 |
條件 |
最小 |
最大 |
單位 |
|
電源電壓 |
VDD |
|
-0.3 |
+3.6 |
V |
|
所有引腳電壓 |
VDDIO |
所有引腳 |
-0.3 |
VDD+0.3 |
V |
|
過壓 |
P |
|
0 |
10,000 |
hPa |
|
存儲溫度 |
TSTOR |
|
-45 |
+85 |
°C |
|
ESD 電壓等級 |
ESD |
人體釋放模式 |
±2 |
kV |
接線圖
輪廓尺寸
