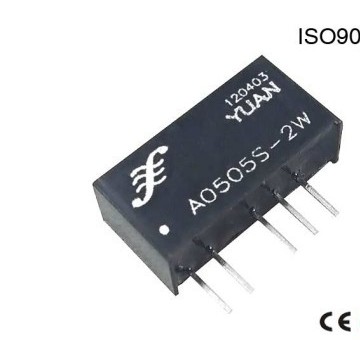

定電壓輸入隔離正負穩壓雙輸出DC電
兩線制無源型PWM轉模擬信號隔離變送
(2:1)寬電壓輸入1KV隔離1W-3W模塊電
深圳市順源 二線制無源型可編程控制
順源科技二線制無源型非隔離放大器
DIN3系列4-20mA(0-20mA)電流環路隔
簡易經濟型隔離放大器隔離變送器.

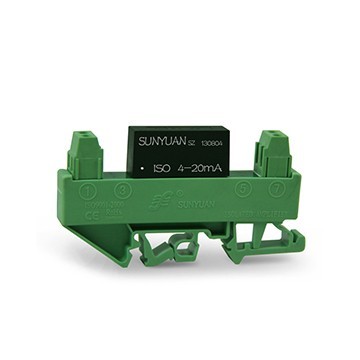

兩線無源回路饋電型模擬信號隔離變
- 輸入：
- 4-20mA
- 輸出：
- 4-20mA
- 隔離電壓：
- 10000VAC
|
產品特點
● 獨有高效信號回路耦合取電技術，無須外接工作電源 ● 兩端制信號輸入/輸出回路10KVAC高電壓隔離技術 ● 4-20mA（0.1、0.2級）信號高精度無失真?zhèn)鬏敿夹g(shù) ● 4-20mA全量程內極高線性度，非線性度誤差 <0.2% ● 4-20mA 環路取電超寬范圍電壓（8.5~32VDC）輸入 ● 環路信號取電壓降值較低 (3.5VDC / Type @20mA) ● 工業級環境溫度使用范圍：-40 ~ +85 ℃ ● 小體積標準單列SIP 16Pin符合UL94V-0阻燃封裝 |
|
典型應用
|
|
● 4-20mA電流環路信號高壓隔離安全柵
● 電力儀器儀表、醫療設備監控隔離安全柵 ● 軌道交通直流高壓監控隔離安全柵 ● PLC、DCS 輸入通道間信號采集隔離防竄擾 ● 電力輸配電控制系統地線環流干擾抑制 ● 多路儀器儀表與傳感器信號可靠收發監控 ● 模擬信號數據采集隔離與長線無失真?zhèn)鬏?br style="padding: 0px; margin: 0px;" /> ● 電力負荷和用電管理儀表總線接口高隔離 |
概述
SunYuan ISOH 4-20mA 是順源新開發業界最高隔離電壓（10KVAC）小體積（16腳單列直插SIP16 Pin）低成本兩線制無源型4-20mA電流環路隔離模塊。這款新產品是一種前級4-20mA電流信號輸入，后級4-20mA輸出的無源型模擬信號隔離混合集成電路，IC內部包含有電流信號調制解調電路、信號耦合隔離變換電路等。這款新產品采用獨有的順源科技磁電耦合隔離及高效能回路取電發明專利技術，有效解決了信號隔離電路在工作時對供電電源的依賴問題，可實現工業現場傳感器與儀器儀表、PLC、DCS之間4-20mA（0-20mA）信號的高精度、高線性度的10KV抗EMS高隔離傳輸。16腳單列直插的小體積（46X22X12mm）標準PCB板上安裝設計，可嵌入安裝在儀器儀表、傳感器、PLC等操作控制板內部，有效簡化用戶系統設計方案選擇，降低體積和布線成本。
ISOH 4-20mA 采用順源科技獨有的電磁隔離耦合技術，無需獨立電源供電，內部很小的輸入等效電阻，使該IC的輸入電壓值達到超寬范圍（8.5~32VDC），這項專利技術的產品可直接串接在工業現場PLC、儀器儀表與傳感器、物理變送器等裝置的兩線制4-20mA或0-20mA工作回路中，無需外接輔助電源就可實現4-20mA信號抗干擾隔離、遠距離無失真?zhèn)鬏敗?產品內部的集成工藝及新技術隔離措施使器件輸入與輸出端口達到10KVAC的高隔離絕緣電壓，并且能滿足工業現場寬溫度、潮濕、震動等惡劣環境要求。產品有IC模塊式封裝和DIN35標準導軌安裝方式，在軌道電壓監控、發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業智能控制、核電裝備等領域廣泛應用。
典型應用
高壓隔離安全檢測方法
高壓隔離安全測試方法及注意事項
1、按上圖所示接線，按產品隔離電壓參數規格設定高壓測試儀的額定高壓值。檢測時請注意人身安全，謹防觸電！
測試環境：室溫TA=25℃，空氣濕度< 75%
2、高壓測試操作者必須佩帶橡膠絕緣手套，地面上配有橡膠絕緣墊，以防高壓電擊。
3、高壓測試儀的儀器外殼必須可靠接地，不要在高溫潮濕多塵的環境中檢測。
4、高壓測試儀在連接被測體時，必須保證高壓輸出值為“0”及檢測功能鍵在“復位”狀態，以防接觸到其他物體。
5、當儀器在高壓測試狀態及高電壓放電結束之前，嚴禁接觸被測物體，測試線或高壓輸出端。
6、產品隔離耐壓測試方法如上圖所示，分別短接輸入端與輸出端引腳，加載額定電壓值測試1分鐘。
7、按照產品額定隔離電壓值，用手動檔調節測試儀的輸出電壓值從0開始逐步調至額定值并且保持分鐘。
8、絕緣電壓測試本身就是一個絕緣體的破壞性的試驗，對同一個產品而言應盡量少高壓測試。如有不同客戶之間需要進行多次檢測認證，一般要求為：批次產品第一次按規格書的額定電壓值檢測，往后的每次應該按額定值的0.7倍相應減少測試電壓值和高壓檢測次數，否則產品在多次高壓測試過程中出現不可修復的損壞。
ISOH系列10KVAC高隔離模擬信號隔離變送器相關產品資料
1、10KVAC高隔離直流（電壓/電流）信號兩隔離放大器：ISOH A-P-O/U-P-O
2、10KV兩線制無源型4-20mA電流環路高隔離IC：ISOH 4-20mA系列
3、兩線無源模擬信號VI轉換10KV高隔離變送器:ISOH V-4-20mA系列
4、兩線無源4-20mA轉電壓信號10KV高隔離變送器:ISOH 4-20mA-O系列
5、兩線無源4-20mA電流環路10KV高隔離調理器:ISOH 4-20mA-E系列
6、兩線無源回路饋電4-20mA信號10KV高隔離配電器:ISOH 4-20mA-F系列
