獨特的單線接口方式，DS1820在與微處理器連接時僅需要一條口線即可實現微處理器與DS1820的雙向通訊, 數字溫度傳感器都具有唯一的編號，溫度采集設備通過編號來識別對應的溫度傳感器。支持“一線總線”接口（1-Wire）。

測溫范圍 －55℃～＋125℃，

測溫精度 在-10～+85°C范圍內,精度為±0.5°C。

支持多點組網功能，多個DS1820可以并聯在唯一的三線上，實現多點測溫。

工作電源:  3~5V/DC

在使用中不需要任何外圍元件。

測量結果以9位數字量方式串行傳送。

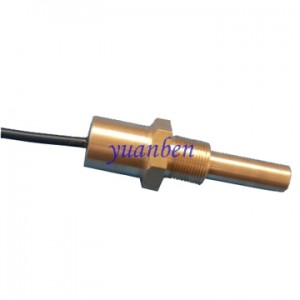

傳感器采用黃銅外殼封裝, 防水防潮。專門設計的傳感器不銹鋼外殼Φ6，僅有0.25mm的壁厚，具有很小的蓄熱量，采用導熱性高的密封膠，保證了溫度傳感器的高靈敏性，極小的溫度延遲。

適用于1/2”, 3/4”, 1”, DN40~DN250各種介質工業管道和狹小空間設備測溫

標準安裝螺紋    M10X1, 1/2”NPT,  任選

PVC電纜直接出線或接線盒出線,便于與其它電器設備連接。

數字方式傳輸，有很高的系統抗干擾性。適合于惡劣環境的現場溫度測量。

 【產品型號與規格】

型  號

測溫范圍

安裝螺紋

電纜長度

適用管道

TSD-01

-55~125



1.5 m



TSD-02

-55~125

M10X1

1.5 m

1/2”,3/4",1”

TSD-03

-55~125

1/2”G

接線盒

DN40~ 60

 【性能指標】

項目

技術指標

溫度傳感器芯片

DS18B20

溫度精度

±0.5℃（-10～+85°C范圍內）

測溫范圍

-55℃～+125℃

溫度分辨率

12位(0.0625℃)

測溫速度

750ms(12位分辨率)

電源要求

3V-5.5V

通訊電纜

三芯屏蔽電纜

支持通訊電纜長度

＞300m

運行環境

-55℃～+125℃

外型尺寸

φ6mm

材質

不銹鋼或黃銅

【應用范圍 】

a)系統及工程溫度監測和控制供熱/制冷管道熱量計量，中央空調分戶熱能計量和工業領域測溫和控制 冷藏庫溫度監測藥廠GMP監測系統電信機房監控啤酒生產樓宇自控倉庫溫度監測工業生產過程溫度監測B)設備單點溫度監測 軸瓦，缸體，油管，水管，汽管，紡機，空調，熱水器等狹小空間工業設備測溫和控制。汽車空調、家用空調，冰箱、冷柜、飲水機、咖啡機，烘干機以及中低溫干燥箱、恒溫箱等。五、安裝使用數字溫度傳感器的編號印在傳感器的電纜標簽上，該標簽具有極好的耐水性。傳感器的引線長度可根據用戶需要定制，引線采用3芯屏蔽線，其信號定義為：電源（紅色/棕）、數據（藍）、地（黃）。
