產品特點
● 兩線制4-20mA（0-20mA ）差分輸入，共地輸出
●（±9 ~±15V）超寬范圍電源供電或選用單電源供電
● 4-20mA量程內高精度（0.05級、0.1級、0.2級），高線性度（非線性度誤差 < 0.1%）
● 低成本、小體積、標準SIP7 Pin阻燃封裝
● 4-20mA/0-20mA/0-10mA/0-1mA差分信號輸入；1-5V/0-5V/0-10V/標準信號輸出
● 工業級寬溫度（- 25 ~ + 70 ℃）

典型應用

●  PLC、DCS模擬信號現場采集
● 差分4-20mA信號采集調理及傳輸
●  傳感器信號與模擬量輸入接口匹配
●  信號長線無失真?zhèn)鬏?nbsp;
● 儀器儀表信號收發及控制
● 工業現場模擬信號數據采集與監控

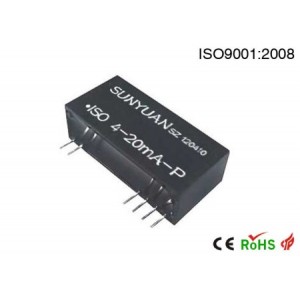

         SunYuan  SY C-A-P-O系列是一種兩線制4-20mA差分信號采集調理芯片，屬于SY 4-20mA系列的產品。該IC內部包含有差分信號采集、調理和變換電路。標準輸入等效電阻，使該IC能夠從傳感器回路中采集到差分信號，以滿足用戶的單片機接收信號的需要。（±9 ~±15V）超寬范圍電源供電或選用單電源供電方式，并能滿足溫度、潮濕、震動等工業級現場惡劣環境要求。SY C-A-P-O產品使用非常方便，不用接任何調節回路即可以達到現場所需的精度要求，實現兩線制4-20mA信號的傳輸和變送功能。

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_84.html

產品選型舉例

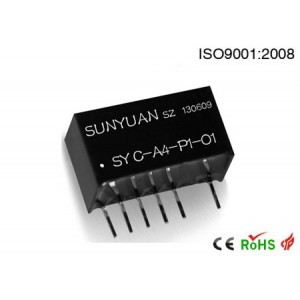

1、電流輸入型 ； IN：4-20mA  OUT:0-5V      型號：SY C-A4-P-O4
2、電流輸入型 ； IN：4-20mA  OUT:0-2.5V   型號：SY C-A4-P-O8(O8：為用戶自設定值)


典型應用
應用一：兩線制4-20mA輸入，單電源供電，電壓輸出方式。
此應用電路是四線制儀器儀表輸出的4-20mA信號I/V變換。電路采樣端單電源供電方式，并輸入到A/D采樣。

應用二：兩線制4-20mA輸入，正負電源供電，電壓輸出方式。
此應用電路實現了兩線制儀器儀表輸出4-20mA信號的I/V轉換。外接正負電源供電，信號為電壓輸出方式。

應用三：兩線制4-20mA差分輸入，單電源供電，電壓輸出方式。
此電路應用在兩線制輸入信號多路采集并且有共地問題的檢測回路中，只要把4-20mA回路從上端斷開加入SY C-A-P-O就可以實現信號的采集。電路采用單電源供電，可輸出一個-5V/2mA電源，方便用戶增加一些偏置電路。

應用四：兩線制4-20mA差分輸入，正負電源供電，電壓輸出方式。
此電路應用在兩線制輸入回路信號多路采集并有共地問題的檢測回路中，只要把4-20mA回路從上端斷開加入SY C-A-P-O就可以實現信號的采集。外接正負電源供電，信號為電壓輸出方式。

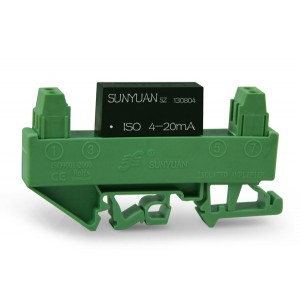

DIN3 SY C-A-P-O系列單路低成本、小體積標準DIN35導軌安裝產品引腳功能描述
DIN3 SY C-A-P-O系列產品采用超?。ê穸?2.5mm）、標準DIN35導軌安裝基座。嵌入SY C-A-P-O 系列集成模塊，采用接線端子作為輔助電源、輸入輸出連接方式。產品免零點及滿度調節，方便用戶直接使用。由于產品體積限制，DIN3系列小體積導軌安裝產品只能實現一進一出的差分信號采集轉換功能。

DIN3 SY U/A-P-O系列產品外型尺寸及典型應用

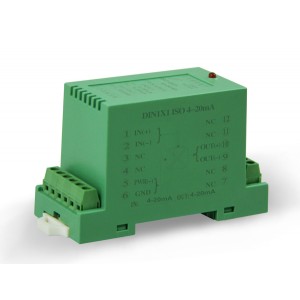

多路導軌式DIN 1X1/1X2/2X2 產品典型應用
SunYuan  I型標準DIN35導軌安裝多通道兩隔離IU轉換器，內部采用安裝多個SY C-A-P-O系列集成模塊，即可實現一進一出（DIN1X1）、一進二出（DIN1X2）、二進二出（DIN2X2）等多路電流轉電壓的轉換功能。無需零點和滿度調節，內部增加防浪涌抑制保護電路，使產品使用更加方便、更加安全可靠。
