產品特點
●  四位開關量轉模擬量信號分辨靈敏、響應速度快
●  全量程內極高的線性度（非線性度<0.5%）
●  輔助電源與信號輸入、輸出3000VDC三隔離
●  輔助電源：5V、12V、15V或24V直流單電源供電
●  標準 DIN35導軌安裝，接線方式簡單，易于操作
●  較強的抗EMC電磁干擾和高頻信號空間干擾特性
●  工業級溫度范圍: - 40 ~ + 85 ℃

典型應用

●  開關量信號變送、隔離、長線傳輸
●  工業現場PLC控制和變頻器控制
●  智能樓宇控制、安防工程等應用系統
●  地線干擾抑制、醫療，工控產品開發
●  工業鍋爐爐溫的自動選擇控制
●  DA變換器、工業開關設備控制系統
●  設備運行調試與控制

概述

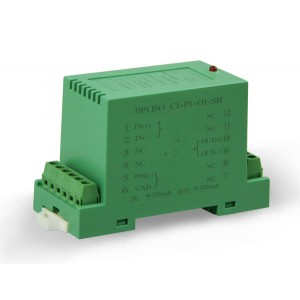

       SunYuan  DIN 4x1 ISO K-P-O開關量轉模擬量隔離變送器可以把四位開關量經隔離，轉換為工業現場標準電壓電流模擬信號。主要用在一些采用開關量信號控制工業現場設備的應用場合，也可當做DA轉換器使用。

      該隔離變送器內置了一組高隔離的DC/DC分布電源和四組高隔離的光電耦合器，SMD工藝結構及新技術隔離措施使該器件能夠達到：電源、信號輸入、信號輸出3000VDC三隔離，提升了電氣抗干擾性能。輔助電源和信號輸入、輸出電路中配置了TVS管、雙向抑制二極管等多重保護裝置，產品出廠前已檢驗校正，用戶可以直接使用。

      DIN 4x1 ISO K-P-O隔離變送器能夠滿足工業級寬溫度、潮濕、震動等現場惡劣工作環境要求。產品采用標準DIN35導軌安裝，成本低、使用方便、可靠性高，廣泛應用在石油化工、水工業、液壓傳動、工業自動化等領域。

選型舉例
例1：  信號輸入：四位開關量，高電平24V； 信號輸出：0-10V；  輔助電源：24VDC；
             對應產品型號：DIN 4x1 ISO K1-P1-O5

例2：  信號輸入：四位開關量，高電平5V； 信號輸出：4-20mA； 輔助電源：12VDC；
             對應產品型號：DIN 4x1 ISO K3-P2-O1

外形尺寸及引腳功能描述

典型應用接線圖
