SunYuan  DIN 1*3 ISO EM系列模擬信號一進三出隔離放大器變送器 ，是一種將（傳感器輸出）單路模擬電壓或電流信號經隔離、分配、轉換成三路精度、線性度相匹配的標準模擬信號的混合集成模塊。該模塊內部集成了三個ISO EM系列高隔離的模擬信號隔離放大器IC，采用磁電耦合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該集成模塊的信號輸入/信號輸出1/信號輸出2/信號輸出3/輔助電源之間 五隔離。

       DIN 1*3 ISO EM系列模擬信號一進三出隔離放大型器變送器采用ISO EM-U-P-O系列或者ISO EM-A-P-O系列集成電路組合，可獲得三路輸出為一致或分別不同的直流電壓和電流信號。產品使用非常方便，直接安裝在標準DIN 35導軌上，無需調節和校正零點和增益精度，即可實現工業現場各種傳感器信號的隔離、分配、轉換功能，并能滿足工業級寬溫度、潮濕、震動等惡劣工作環境要求。

產品特點：
●  精度等級：0.1級、0.2級、0.5級
●  產品出廠前已檢驗校正，用戶可以直接使用
●  全量程內非線性度<0.2%，免零點和增益調節
●  信號輸入/輸出1/輸出2/輸出3/輔助電源之間 五隔離
●  輔助電源：5VDC，12VDC，24VDC單電源供電
●  三路輸出可為一致或分別不同的直流電壓和電流信號
●  0-75mV//0-5V/0-±100mV/0-±10V等電壓信號與
    0-10mA/0-±20mA/4-20mA等電流信號間隔離、放大轉換
●  工業級溫度范圍: - 45℃ ~ + 85℃

典型應用：
●  傳感器信號的一分三路顯示與監控
●  工業現場信號隔離、轉換及放大及長線傳輸
●  4-20mA信號一進三出的地線干擾抑制
●  模擬信號地線干擾抑制及數據隔離、采集
●  電力監控、醫療設備隔離監控安全柵
●  儀器儀表與傳感器信號收發檢測
●  4-20mA/0-5V等信號的隔離、分布及變換
●  工業現場模擬與數字信號并存監控及傳輸

產品選型舉例

    工業現場傳感器與儀器儀表、PLC、DCS等控制系統經常由于系統干擾、有源信號、無源信號、有源負載、無源負載的信號沖突和阻抗匹配問題而無法正常工作。正確選擇隔離放大器變送器能有效解決信號干擾、阻抗匹配和信號源與控制系統的沖突問題。順源科技研發生產的ISO系列隔離放大器變送器產品，可以滿足儀器儀表、PLC、DCS、DSP設備與現場溫度、位移、壓力、頻率等各種傳感器采集到的模擬信號通過隔離、放大、轉換匹配后傳送。

以下是工業現場傳感器與儀器儀表、PLC、DCS、PAC、PCC等顯示控制系統的常用連接方案，供參考。

傳感器與儀器儀表連接方案資料下載：http://www.sun-yuan.com/download/html/DownDetail_44.html

     隔離放大器變送器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置據現場在產品中，用戶可以直接使用。對于IC封裝的產品，由于受到尺寸空間的制約而無法載入保護電路。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。

以下是順源科技公司為您提供的幾種基本保護電路方案，供參考。

基本保護電路資料下載：http://www.sun-yuan.com/download/html/DownDetail_46.html

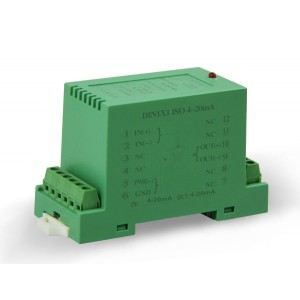

產品外形及安裝方式參考
