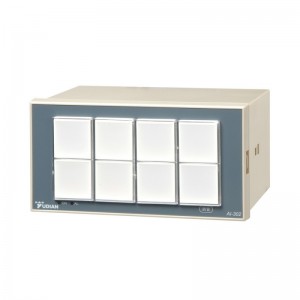

一、概述
AI-302M 閃光報警器可以聲光萬式顯示 路報警信雪，硬件采用YUDIAN (宇電〉開發的處理頻率用開關量
信量的AI-3型平臺，該平臺援用AI 系列儀表先進的模訣化設計，可靠性高 便于批量生產。真主要功能如下:
報警(言雪輸入電路采用光電隔離，抗干擾能刀強，可靠性高:
采用半導體平面發光器件，亮度高、色柔和、切耗低，工作壽命 是:
內舍繼電器常開接點報警輸出、膛。事器;
具備試驗及淌音功能，既可由面板搜鍵操作，也可由踹子外接開關
操{乍。
全球通用的100~240VAC輸入范圍開關電源或24VDC 電源供電:
逼迫2000 1809001 質量認證，曰質可靠。
二、型量定義
AI-302M 型儀表可安裝 個模訣，由于真功能確定， 個模訣插座中，真申M1-M5均安裝 路開關量輸入， ~D
15模訣， COMM安裝單路繼電器輸出模訣，即L2繼電器模訣。
開關量輸入:開關量輸入可以是繼電器觸點信雪，也可以是NPN三級營的集電級，輸入公央踹為負級， 言雪
踹為正級，斷開時三極管承受的電壓約為24~30V ，接通時流邊三級營的電流 ζ1mA
開關量輸出〈繼電器觸點) : L2為單蹈繼電器輸出模訣。此儀表中， L2為常開接點。
儀表的型量表示如下:
AI- 302M 87 - 15 15 15 15 15 L2
1 2 3 4 5 6 7 8 9 10
表示儀表主機硬件規格
AI-3 (為開關量處理而設計的儀表硬件平臺〉
表示儀表軟件
02M (表示安裝的軟件編雪， 盯閃光報警器專用軟件。〉
表示儀表面板外型規格〈開口尺寸: 76mm x 152mm) , 87 燈閃光報警器專用面板。
4-9 、分劇表示儀表安裝的模訣規格
10 、表示儀表供電電源，不寫表示使用 100~240VAC 電源， 24V表示使用24~32VDC AC 電源
本(列儀表型雪為AI-302M87 M1 ~M5安裝15模訣， COMM安裝L2繼電器輸出模訣，這樣共10路輸入及
輸出，由于AI-302M 閃光報警器功能定向，訂則日才可筒寫為AI-302M ，后面模塊不用標出。
三、模塊功能
L2 繼電器觸點開關輸出模訣〈窯量: 30VDC/1A, 250VAC/1A)
15 二路外部開關量/頻率輸入接口，干接點，即外部輸入為開關信雪〈與CPU及通訊相豆隔離〉
四、模塊安裝
通常是根據用戶盯貨時的要求，在儀表交貨前就已安裝好，如模訣損壞或需要變更功能時，用戶也可自行更
換模訣，更換模塊日才可將儀表機ït1\抽出，用小的一字螺絲刀山山在原青模訣與王板插座接縫處小}~\撬開，拆下原
育模訣，再接標示裝上新的模訣。
1994-2014
S041-01
五、技術規格
開關量輸入 光電輯臺器干接點輸入，開關京受電醫電流ζ35V/1mA
開關量輸出 繼電器觸點開關: 250VAC/1A 30VOC/1A
電源: 100-240VAC(+10%--15%)/50-60Hz
電源消耗: 2W 左右
