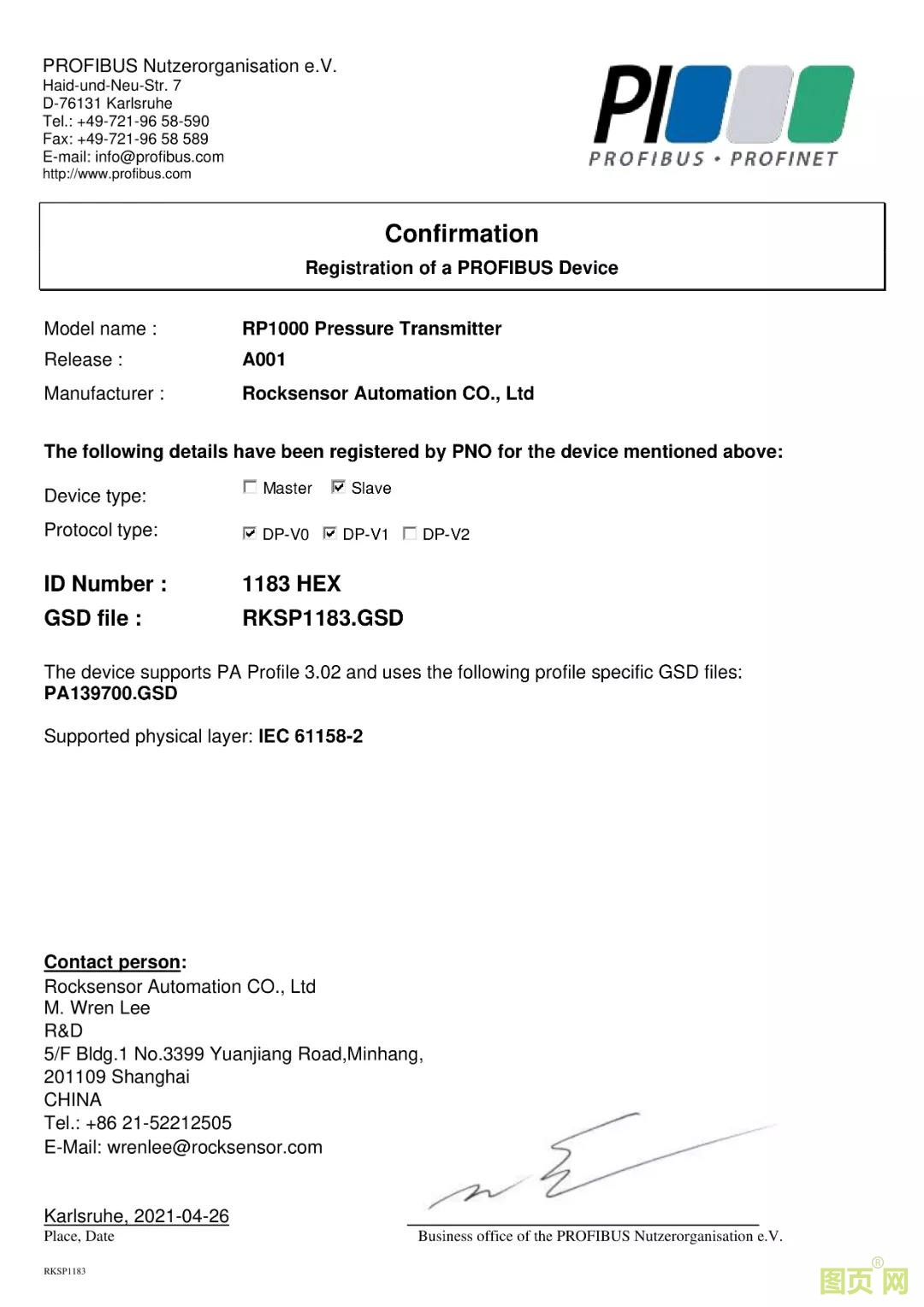

近日，洛丁森研制的“RP1000壓力變送器”成功獲得了PROFIBUS·PROFINET頒發的Profibus PA通訊認證證書。此次Profibus PA通訊認證的順利完成，標志著洛丁森壓力變送器新增通訊方式并且現已處于安全、穩定階段，為展示洛丁森壓力變送器產品的設備高效性提供有力的證明，更進一步讓客戶有足夠的信心選用洛丁森產品。
「Profibus現場總線技術概述」
Profibus既適合于自動化系統與現場信號單元的通訊，也可直接連接帶有接口的變送器、執行器、傳動裝置和其他現場儀表及設備，對現場信號進行采集和監控，并且用一對雙絞線替代了傳統的大量的傳輸電纜，大大節省了電纜的費用，也相應節省了施工調試以及系統投運后的維護時間和費用。根據統計，使用Profibus可以使工程總造價降低20%~40%。

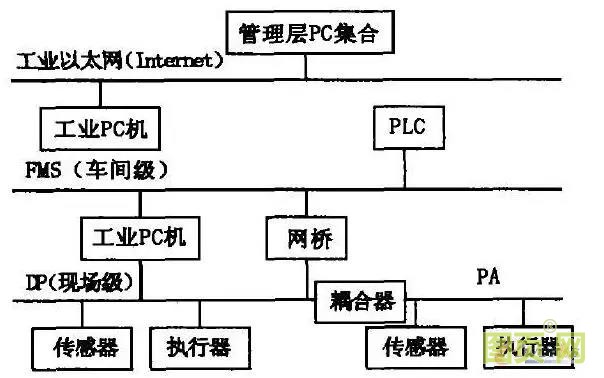

Profibus現場總線是世界上應用最廣泛的現場總線技術之一，主要由3個兼容部分組成，即Profibus-DP(Decentralized Periphery)，Profibus-PA(Process Automation)，Profibus-FMS(FieldbusMessage Specification)，適用于工廠內車間級和現場級的設備間數字化的數據交換和通信，以實現工廠現場底層到車間級分散式數字控制和現場通信網絡化，從而為實現工廠綜合自動化和現場設備智能化提供了可行的解決方案?，F(xiàn)場總線結構如圖所示。
「Profibus-PA現場總線設計」
Profibus-PA是一種用于自動化控制系統和現場儀表、執行器間的串行通信系統。它以符合國際標準的Profibus-DP為基礎，增加了Profibus-PA總線應用行規以及相應的傳輸技術，使Prof-ibus總線不僅能用于離散制造業，還能滿足各種過程工業對控制的要求。Profibus-PA總線不僅可用于造紙、污水處理等一般領域，也可用于有本安防護要求的石化、化工等有爆炸危險的環境。
Profibus協議是以ISO7498OSI參考模型為基礎，將通信任務劃分為7層，采用了該模型中的第1層(物理層)、第2層(數據鏈路層)和第7層(應用層)，增加了用戶接口層。Profibus-PA使用了第1層、第2層和用戶接口層。
Profibus-PA采用擴展的Profibus-DP協議。另外，還使用了描述現場設備行為的PA行規。根據IEC1158-2標準，這種傳輸技術可確保其本質的安全性并通過總線給現場設備供電，使用段耦合器，Profibus-PA設備能很方便地連接到Profibus-DP網絡中。
「Profibus-PA 傳輸協議和傳輸技術」
本質上說，Profibus-PA是Profibus-DP在現場級的通信擴展，它采用的總線機制(數據傳輸技術)能夠滿足過程工業本質安全以及系統和產品互操作性的要求，保證處于危險環境中的變送器和執行器與中央自動化系統的通信。

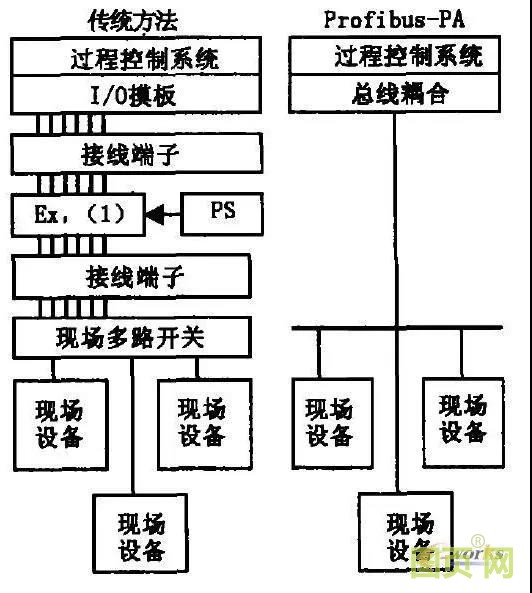

Profibus-PA是為過程自動化特別設計的，它將自動化系統和過程控制系統與壓力、溫度和液位變送器等現場設備連接起來。它可用來替代4~20mA的模擬技術。使用傳統方法與使用Prof-ibus-PA的比較如圖2所示。從現場到現場多路開關基本一致。使用傳統布線方法，每一個信號都需獨立引線至過程控制系統的I/O模板;每個設備都需單獨電源。相反，使用Profibus-PA，只需一對電纜就可以傳輸所有信息并向現場設備供電;不僅節省電纜費用，同時減少了系統I/O模板數量。
「Profibus-PA傳輸技術」
Profibus-PA傳輸技術采用IEC1158-2技術，能滿足化工和石油化工業的要求。它可保持其本身安全性，并通過總線對現場設備供電。IEC1158-2是一種位同步協議，可進行無電流的連續傳輸，通常稱為H1。IEC1158-2技術用于Profibus-PA，其傳輸以下列原理為依據:
每段只有1個電源作為供電裝置; 當站收發信息時，不向總線供電; 每站現場設備所消耗的為常量穩態基本電流; 現場設備的作用如同無源的電流吸收裝置; 主總線兩端起無源終端線作用; 允許使用線性、樹型和星型網絡; 為提高可靠性，設計時可采用冗余的總線段; 為了調制的目的，每個總線站至少需用10mA基本電流才能使設備啟動。
現在洛丁森的壓力變送器產品現在擁有：HART通訊、485-Modbus、Profibus PA供廣大客戶進行選擇，讓產品更便捷、更有效率，進一步加強在洛丁森的產品性能優勢，洛丁森始終以“服務全球客戶、助力智能制造、推動行業進步”的企業愿景砥礪前行!
