系統概述

鋰電池的制造分為極片制作、電芯組裝、電芯激活檢測和電池封裝四個工序段，電芯組裝包括卷繞或疊片、電芯預封裝、注電解液等工序，其中注液分為兩個步驟，一是將電解液注入電池內部，二是注入的電解液與電池正負材料和隔膜充分浸潤。

工作原理

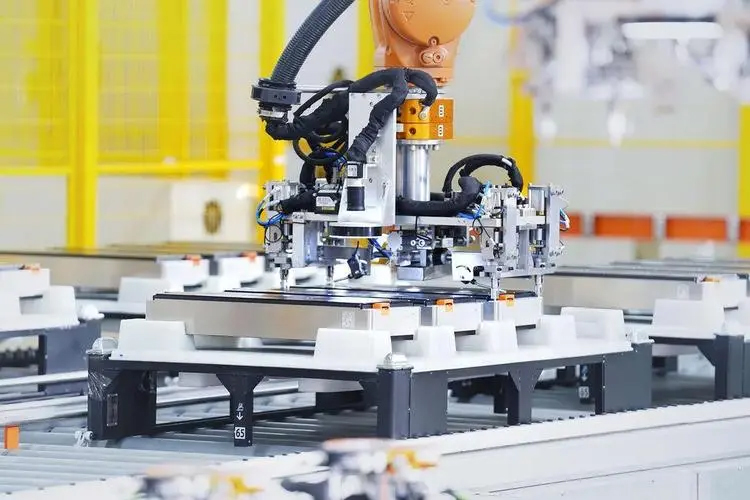

先將電池盒倒置在注液板的定位模塊中，氣壓驅動上箱體移動，上壓板同步移動使電池盒與注液板壓緊密封，電池盒內部通過注液孔與注液箱形成同一密封空間，并對注液箱抽真空，待電池內部形成負壓后，打開注液閥，電池液由于氣壓差作用自動從中轉箱流入注液箱，關閉注液閥。然后通過真空站調控減小負壓值，使電池液由吸管自動注入電池盒內，依靠負壓原理完成批量注液。注液過程主要由工控機控制，可以將電池盒進行精準定位，并對注液量進行合理、精確的控制，并且還可以控制工作臺的工作狀態、閥門的開啟或關閉、負壓真空情況的高低以及注液量控制等。

示意圖

系統要求

全自動注液機要能高精度、高速度的完成注液，要求工控機：

1、具備高性能的處理器，能夠處理復雜的控制任務和數據處理。

2、足夠的內存和存儲空間，以保證高效的數據處理和存儲。

3、支持多種接口類型和通信協議，能夠與不同的外接設備進行連接和通信。

4、高實時性，能夠在短時間內快速響應和處理控制任務。

5、高可靠性和較長的使用周期，能夠在工業生產環境中穩定、可靠、長期運行。

解決方案

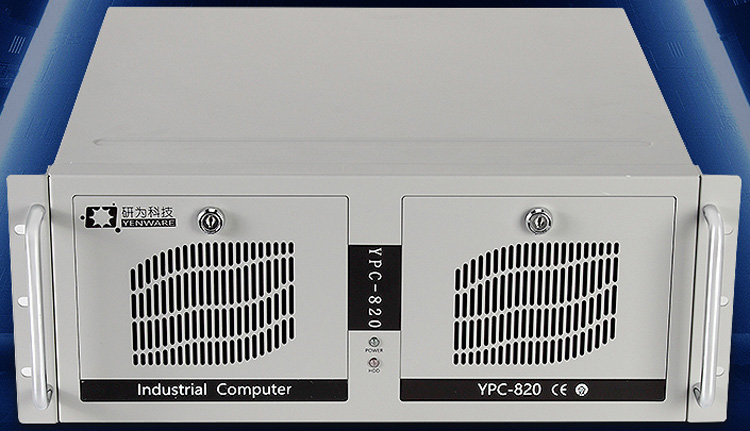

YPC-820可搭配Intel?第12/13代 酷睿? i3/i5/i7/i9處理器，內存總容量 128 G，2個PCIe x16插槽、4個為PCIex4插槽，可用于 GPU、加速卡、采集卡等配置，具有高算力、豐富接口、多種類擴展等性能優勢，支持極速采集、處理和分析數據的推理運算應用，保證設備高效、可靠的連續性運行。

產品特點

1、Intel?12/13代酷睿? i3/i5/i7/i9處理器（LGA 1700插槽）。

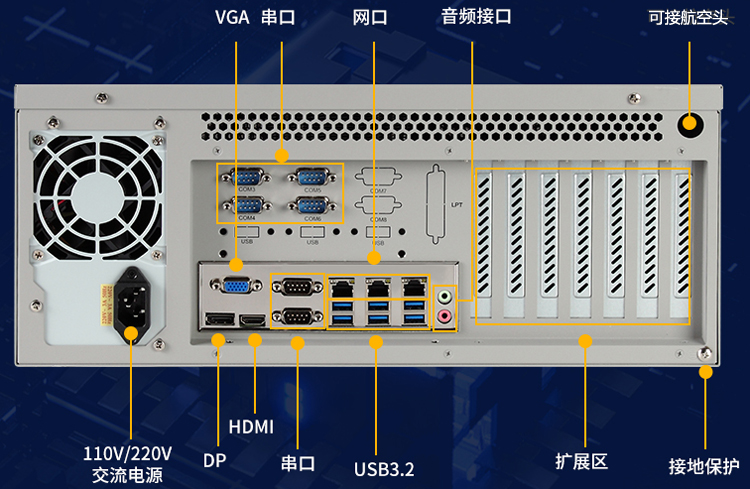

2、4個SATA3.0接口、1個M.2插槽，支持RAID；8個USB3.2接口、4個USB2.0接口、6個COM接口（其中COM1/2可選RS-232/485)。

3、1個VGA接口、1個HDMI接口、1個DP接口，支持同步和異步三顯示。

4、2個PCIex16插槽、4個PCIex4插槽、1個PCI插槽。

產品優勢

1、超強性能

采用Intel?Q670芯片組，強大的數據處理能力，為自動注液的精準控制、穩定快速運行提供強大算力支持。

2、擴展性強

板載2個Intel?I225V、1個Intel?I219LM接口；可選2個抗振抗沖擊硬盤位以及1個M.2插槽；搭載2個 PCIe 5.0x16、3個PCIe 4.0x4插槽，可提供高效帶寬和數據傳輸速率，支持獨立顯卡、多串口卡、運動控制卡、數據采集卡、網卡等擴展卡，適用性強，滿足鋰電注液的個性化需求。

3、客制化服務

支持客制化與設計整合服務，可為要求具備擴充彈性、可管理性的客戶提供理想、完善的解決方案。
