2 原理

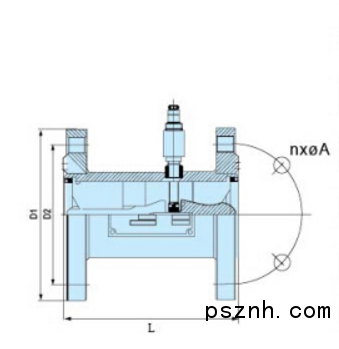

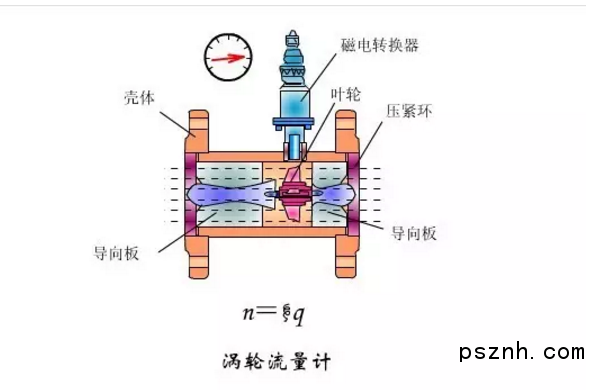

       流體沖擊渦輪葉片，使渦輪旋轉，渦輪的轉速隨流量的變化而變化，流量大，渦輪轉速也大，再經磁電轉換裝置把渦輪的轉速轉換為相應頻率的電脈沖，經前置放大器放大后，送入顯示儀表進行計數和顯示，根據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。

3 選型



（1）流量計本體最好選區用316不銹鋼材料以防腐；



（2）軸承一般有炭化鎢，聚四氟乙烯，碳石墨三種規格：碳化鎢的精度最高，它作為工業控制的標準件；聚四氟乙烯，碳石墨能防腐，一般在化工場所優先考慮；



（3）電磁線圈電壓輸出值接近正弦曲線，脈沖信號的頻率范圍隨測量的流量大小成線性變化；



（4）電磁線圈的電阻一般小于2000Ω，大于該值可能損壞。



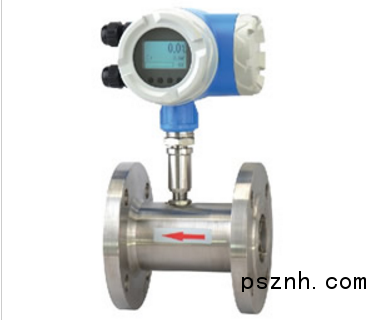

4 安裝



（1）變送器的電源線采用金屬屏蔽線，接地要良好可靠。電源為直流24V，650Ω阻抗；



（2）變送器應水平安裝，避免垂直安裝，并保證其前后有適應的直管段，一般前10D，后5D；



（3）保證流體的流動方向與儀表外殼的箭頭方向一致，不得裝反；



（4）被測介質對渦輪不能有腐蝕，特別是軸承處，否則應采取措施；



（5）注意對磁感應部分不能碰撞。





5 組態與校正



        標準的標定方法是水標定法，但黏度不同標定的值不同，故通常要做黏度標定曲線。

顯示儀表

       由前放大器輸出的脈沖信號，其幅值、波形都是不規則的，在進入顯示儀表后，先需經整形電路整形成為有規則的具有一定幅值的矩形電脈沖信號民，再經過頻率 /電流轉換電路，將頻率信號變?yōu)橄鄳?yīng)的電流信號（4～20mA）再轉換能瞬時流量值，總量由轉換及積算電路得到。有的顯示儀表就地顯示，有的傳送到DCS顯示。

注意事項



（1）安裝渦輪流量計前，管道要清掃。被測介質不潔凈時，要加過濾器。否則渦輪、軸承易被卡住，測不出流量來；



（2）拆裝流量計時，對磁感應部分不能碰撞；



（3）投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電；



（4）安裝渦輪流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。
