設計特點：

— 優秀的性能價格比

— 整流信號可達 12 極

— 密封等級可達 IP64 — 外形小巧，高度不到 1 英寸(不到 25.4 mm)，外徑僅 1.5 英寸(38 mm)

— 最高 10000CPR 選擇。

應用：

— 無刷伺服電機整流，機器人技術

— 醫療診斷器械 — 專業包裝機械

— 數字繪圖儀，打印機，印刷機

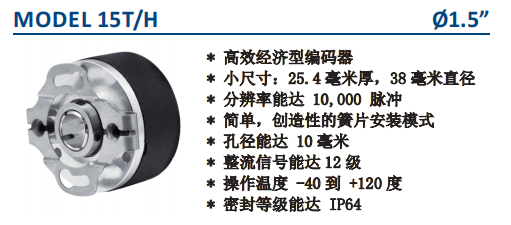

VLT12 型 增 量 式 編 碼 器 提 供 優 秀 的 反 饋 方 案 ， 外 形 小 巧 ， 標 準 安 裝 。 其 通 孔 設 計 尤 其 適 用 于 軸 徑 為 10 mm 或 0. 37 5 ' ' 以 下 的 轉 軸 安 裝 。它 配 有 的 整 體 式 軸 承 和 柔 性 簧 片 ，能 克 服 輕 微 徑 向 和 軸 向 擺 動 。VLT12 型 編 碼 器 運 行 穩 定 持 久 ，是 其 他 廠 家 模 塊 編 碼 器 最 理 想 的 替 代 品 。其 溝 槽 式 蝶 形 簧 片 能 為 整 流 信 號 和 基 準 脈 沖 信 號 的 定 位 提 供 30 o 范 圍 調 準 。安 裝 快 速 便 捷 。 對 于 無 刷 伺 服 電 機 的 應 用 ，VLT12 型 以 三 個 120 o 相 位 提 供 可 達 12 極 的 整 流 信 號 。耐 高 溫 可 達 100 o C，使 伺 服 電 機 能 在 更 高 功 率 輸 出 及 反 復 使 用 中 能 正 常 工 作 ， 防 止 相 關 熱 反 饋 設 備 的 損 壞 。

VLT12 型電參數

輸入電壓

5 或 12VDC±10 % ， 5-28VDC （適用于操作溫度不高于 85 oC） 5-24 VDC （適用于操作溫度 85 oC -100 oC）

輸入電流

最大無負載電流為 100 mA 輸出波形 增量式，正交輸出，當轉軸順時針旋轉時，A 通道的方波領先 B 通道。

輸出電路

NPN 集電極開路輸出每通道最大驅動電流 20 mA，推拉輸出每通道最 大驅動電流 20 mA，差動線驅動輸出在 5VDC 時，符合 RS422 標準。

基準脈沖

每轉一周輸出一個脈沖。 頻率響應 標準 200 KHz，另有 300KHz 可選。

抗干擾性

經 BS EN61000-6-2 ； BS EN50081-2 ； BS EN61000-4-2 ； BS EN61000-4-3；BS EN61000-4-6; BS EN500811 測試，符合標準。

對稱性

180o + 18o 正交相位 90o + 22.5o 最小沿間距 67.5o

每轉脈沖數

0001 – 0189*，0198，0200，0250，0256， 0300，0315，0360，0400， 0500，0512，0580，0600，0800，1000，1024，1200，1250，1500*， 1800，2000，2048，2500，2540，3000*，3600*，4096*，5000*，6000*， 7200*，8192*，10000*（如有需要，請與廠家聯系）

精 度

兩相鄰周期間相差在 0.01 o（0.6 弧度分）之內（機械角度） 整流信號 可達 12 極 整流精度 1o（機械角度）

VLT12 型機械參數

最高轉速 8000 轉/分 （選更高轉速，請與廠家聯系）

孔 徑 0.125''–0.375'' ，5 mm–10 mm 孔公差 –0.0000'' / + 0.0006''

用戶軸徑向跳動

最大 0.008'' 用戶軸端面跳動 最大 ±0.030'' 起動扭矩

IP50 半通孔：0.2 盎司英寸 IP50通孔：0.3 盎司英寸 IP64 ：0.6 盎司英寸

轉動慣量

6.7×10 – 5盎司英寸秒 2 ， 4.8 毫克厘米秒 2 最大加速度 1×10 5 弧度 / 秒 2 電 纜 長 18 英寸（帶金屬箔和網形屏蔽），整流信號線采用 28AWG 規格， 無整流信號的導線采用 24AWG 規格。 重 量 3 盎司

VLT12 型環境參數

操作溫度 -20o 到 +85oC （標準） -40o 到 +85oC （低溫選擇） -20o 到 +100oC （高溫選擇） -20o 到 +120oC （高溫選擇） 儲藏溫度 - 25oC 到 +85 oC 濕 度 相對濕度 98% 振 動 10g @ 58 - 500 Hz； 抗 震 80g @ 11ms
