- 品牌：
- 上海有恒
- 型號：
- UHLUGB
- 參數：
- 見詳情頁

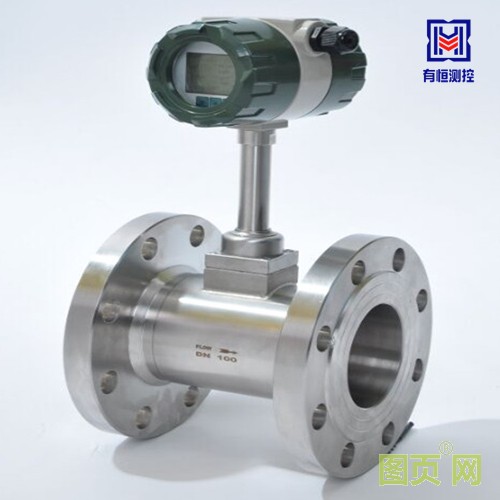

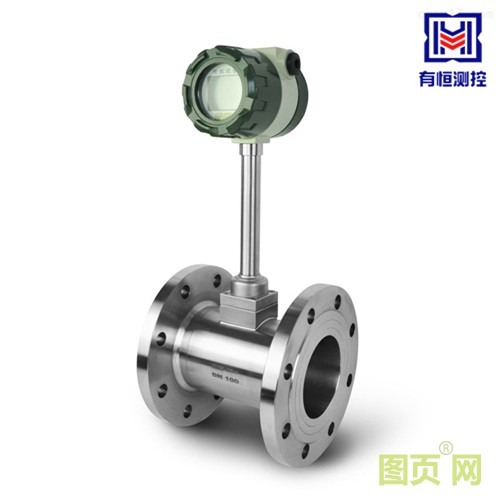

上海有恒UHLUGB高溫煤氣流量計是基于卡門渦街原理而研制成功的一種具有國際先進水平的新型流量計。由于它具有其它流量計不可兼得的優點，自七十年代以來得到了迅速發展，據有關資料顯示，現在日本，歐美等發達國家使用智能渦街流量計的比例大幅度上升，已廣泛應用于各個領域。將在未來流量?jī)x表中占主導地位，是孔板流量計最理想的替代產品。 智能渦街流量計適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體、水和液體的質量流量和體積流量。
二、高溫煤氣流量計產品優勢：
▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
▲安全防爆，適用于惡劣環境。
▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
▲穩壓補償一體化設計。
▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
▲同時顯示流量值與累計流量值，不必輪流切換。
▲采用抗振探頭，有效消除外界振動影響。
▲電路采用表面貼裝工藝，結構緊湊，可靠性高。
▲采用分體式信號轉換器，電纜Z長10米。
▲量程比寬達20:1。
▲整體結構設計合理，動態測量范圍寬，壓力損失小。
▲分體式渦街流量計采用不銹鋼材質，可適用于腐蝕性介質的測量。
▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
三、管道煤氣流量計技術參數：
1、測量介質：氣體、液體、蒸氣
2、口徑規格法蘭卡裝式口徑選擇25,32,50,80,100
3、法蘭連接式口徑選擇100,150,200
4、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表3
5、測量精度1.0級1.5級
6、被測介質溫度:常溫–25℃～100℃
7、高溫–25℃～150℃-25℃～250℃
8、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
11、儀表使用環境溫度:-25℃～+55℃濕度:5～90% RH50℃
12、材質不銹鋼, 鋁合金
13、電源DC24V或鋰電池3.6V
14、防爆等級本安型iaIIbT3-T6
15、防護等級IP65
四、高溫煤氣流量計選型表：
|
代號
|
通徑
|
流量范圍㎡/h
|
||||
|
UH-LUG-25
|
DN25
|
1~12（液體）
|
10～100（氣體）
|
|
||
|
UH-LUG-32
|
DN32
|
1.5~23（液體）
|
15~150（氣體）
|
|||
|
UH-LUG-40
|
DN40
|
2.4~32（液體）
|
22.6~150（氣體）
|
|||
|
UH-LUG-50
|
DN50
|
4~50（液體）
|
35~350（氣體）
|
|||
|
UH-LUG-65
|
DN65
|
6.3~184（液體）
|
60～600（氣體）
|
|||
|
UH-LUG-80
|
DN80
|
10~130（液體）
|
90~900（氣體）
|
注：1.蒸汽流量請查看表3
|
||
|
UH-LUG-100
|
DN100
|
20~200（液體）
|
140~1400（氣體）
|
2.DN250～DN600可按客戶要求訂貨
|
||
|
UH-LUG-125
|
DN125
|
31~310（液體）
|
220～1450（氣體）
|
3.DN300以上口徑推薦使用插入式渦街流量計可定制
|
||
|
UH-LUG-150
|
DN150
|
45~450（液體）
|
300~3000（氣體）
|
|||
|
UH-LUG-200
|
DN200
|
80~800（液體）
|
550~5500（氣體）
|
|
||
|
UH-LUG-250
|
DN250
|
150~1500（液體）
|
880～8800（氣體）
|
|||
|
UH-LUG-300
|
DN300
|
200~2000（液體）
|
1300～13000（氣體）
|
|||
|
UH-LCG-300
|
DN300
|
100~1500（液體）
|
1560～15600（氣體）
|
|||
|
UH-LCG-400
|
DN400
|
180~3000（液體）
|
2750～27000（氣體）
|
|||
|
UH-LCG-500
|
DN500
|
300~4500（液體）
|
4300～43000（氣體）
|
|||
|
UH-LCG-600
|
DN600
|
450~6500（液體）
|
6100～61000（氣體）
|
|||
|
UH-LCG-800
|
DN800
|
750~10000（液體）
|
11000～110000（氣體）
|
|||
|
UH-LCG-1000
|
DN1000
|
1200~1700（液體）
|
17000～170000（氣體）
|
|||
|
|
代號
|
功能1
|
||||
|
N
|
無溫壓補償
|
|||||
|
Y
|
有溫壓補償
|
|||||
|
|
代號
|
輸出型號
|
||||
|
F1
|
4-20mA輸出（二線制）
|
|||||
|
F2
|
4-20mA輸出（三線制）
|
|||||
|
F3
|
RS485通訊接口
|
|||||
|
F4
|
頻率輸出
|
|||||
|
|
代號
|
被測介質
|
||||
|
J1
|
液體
|
|||||
|
J2
|
氣體
|
|||||
|
J3
|
蒸汽
|
|||||
|
|
代號
|
連接方式
|
||||
|
L1
|
法蘭卡裝式
|
|||||
|
L2
|
法蘭連接式
|
|||||
|
L3
|
插入式
|
|||||
|
|
代號
|
功能2
|
||||
|
E1
|
1.0級
|
|||||
|
E2
|
1.5級
|
|||||
|
T1
|
常溫
|
|||||
|
T2
|
高溫
|
|||||
|
T3
|
蒸汽
|
|||||
|
P1
|
1.6MPa
|
|||||
|
P2
|
2.5MPa
|
|||||
|
P3
|
4.0MPa
|
|||||
|
D1
|
內部3.6V供電
|
|||||
|
D2
|
DC24V供電
|
|||||
|
B1
|
不銹鋼
|
|||||
|
B2
|
碳鋼
|
|||||
