負載電流：

300MA/1A/2A/5A

直流信號輸入：

0-5V/4-20MA

轉換精度：

0.1

DIN11D系列超大電流信號隔離變送器（鋁合金外殼）

主要特性:

>> 精度、線性度誤差等級： 0.1、0.2、0.5級

>> 4-20mA/0-5V/0-10V等標準信號輸入

>> 0~100mA/0~500mA/0~1A/0-2A等電流信號輸出

>> 0~1V(max 2A)/0~10V/0-24V(max 2A) 等電壓信號輸出

>> 信號輸入/信號輸出 3000VDC隔離

>> 輔助電源：12V、15V或24V直流單電源供電

>> 輔助電源與輸出信號不隔離

>> 螺絲固定安裝，插拔式接線端子

>> 尺寸：120 x 105 x 29mm

>> 工業級溫度范圍: - 45 ~ + 85 ℃

應用：

>> 工業現場信號隔離與放大

>> 電流信號放大或電壓信號驅動能力加強

>> 電磁閥、比例閥門線性驅動器

>> 電磁開關線性控制器

>> 電磁驅動線圈或大功率負載

>> 地線干擾抑制

產品選型表：                                                        圖1 模塊外觀圖

DIN11D  IBF - V(A)□ - P□ – V(A)□

DIN11L高電壓大電流驅動信號隔離器

主要特性:

>> 精度、線性度誤差等級： 0.1、0.2、0.5級

>> 4-20mA/0-5V/0-10V等標準信號輸入

>> 0~100mA/0~500mA/0~85mA/0-165mA/0-330mA等電流信號輸出

>> 0~1V(max 2A)/0~10V/0-24V(max 2A) 等電壓信號輸出

>> 信號輸入/信號輸出 3000VDC隔離

>> 輔助電源：12V、15V或24V直流單電源供電

>> 輔助電源與輸出信號不隔離

>> 螺絲固定安裝，插拔式接線端子

>> 尺寸：120 x 105 x 29mm

>> 工業級溫度范圍: - 45 ~ + 85 ℃

應用：

>> 工業現場信號隔離與放大

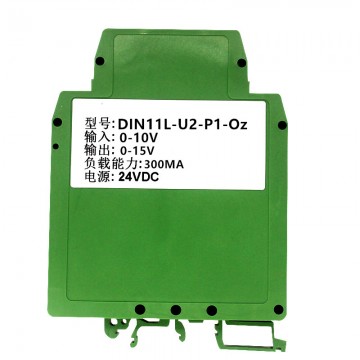

>> 電流信號放大或電壓信號驅動能力加強                             圖1 產品外觀圖

>> 電磁閥、比例閥門線性驅動器

>> 電磁開關線性控制器

>> 電磁驅動線圈或大功率負載

>> 地線干擾抑制

產品選型表：

DIN11L IBF - V(A)□ - P□ – V(A)□

注：定貨時請告知輸出負載電阻的大小。

選型舉例：

例1：輸入信號:0-10V  供電電源:24V  輸出信號:0-15      型號:DIN11 IBF V2-P1-V5

例2：輸入信號:0-10V 供電電源:12V   輸出信號:0-300mA 型號:DIN11 IBF V2-P2-V8

例3：輸入信號:0-3V 供電電源:24V   輸出信號:0-24V   型號:DIN11 IBF Vz-P1-V6

通用參數
